Захваты
1. Захваты для листа
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Вес захвата, кг | Максимальный интервал захвата, мм |
 |
Захват для горизонтального подъёма листового проката | 1НК1-1,0/2 | 1,0 | 1,5 | 0-20 |
| 1НК1-2,0/2 | 2,0 | 3,15 | 0-30 | ||
| 1НК1-4,0/2 | 4,0 | 6,1 | 0-45 | ||
| 1НК1-6,0/2 | 6,0 | 8,9 | 0-60 | ||
| 1НК1-8,0/2 | 8,0 | 19,2 | 10-90 | ||
| 1НК1-10,0/2 | 10,0 | 25,2 | 16-100 | ||
 |
Захват угловой для горизонтального подъёма листового проката | 1НК2-0,75/2 | 0,75 | 2,5 | 0-25 |
| 1НК2-2,0/2 | 2,0 | 4,3 | 0-40 | ||
| 1НК2-4,0/2 | 4,0 | 6,5 | 0-60 | ||
 |
Захват для горизонтального подъёма тонкого листового проката | 1НК3-1,3/2 | 1,3 | 6,72 | 0-40 |
| 1НК3-2,0/2 | 2,0 | 4,3 | 0-50 | ||
 |
Захват для горизонтального подъёма пачек листового проката | 1НК4-3,0/2 | 3,0 | 19 | 10-160 |
| 1НК4-5,0/2 | 5,0 | 30,4 | 10-250 | ||
| 1НК4-8,0/2 | 8,0 | 45 | 10-300 | ||
 |
Захват для вертикального подъёма листового проката | 1НК5-1,0 | 1,0 | 2,93 | 3-20 |
| 1НК5-2,0 | 2,0 | 4,5 | 3-30 | ||
| 1НК5-4,0 | 4,0 | 13,5 | 8-40 | ||
 |
Захват для вертикального подъёма листового проката | 1НК6-1,0 | 1,0 | 5,7 | 3-25 |
| 1НК6-2,0 | 2,0 | 8,6 | 3-30 | ||
| 1НК6-3,0 | 3,0 | 11,6 | 6-45 | ||
| 1НК6-5,0 | 5,0 | 26,0 | 10-55 | ||
 |
Захват для вертикального подъёма листового проката | 1НК7-2,0 | 2,0 | 7,3 | 3-25 |
| 1НК7-4,0 | 4,0 | 25,0 | 6-50 | ||
| 1НК7-6,0 | 6,0 | 40,8 | 10-80 | ||
 |

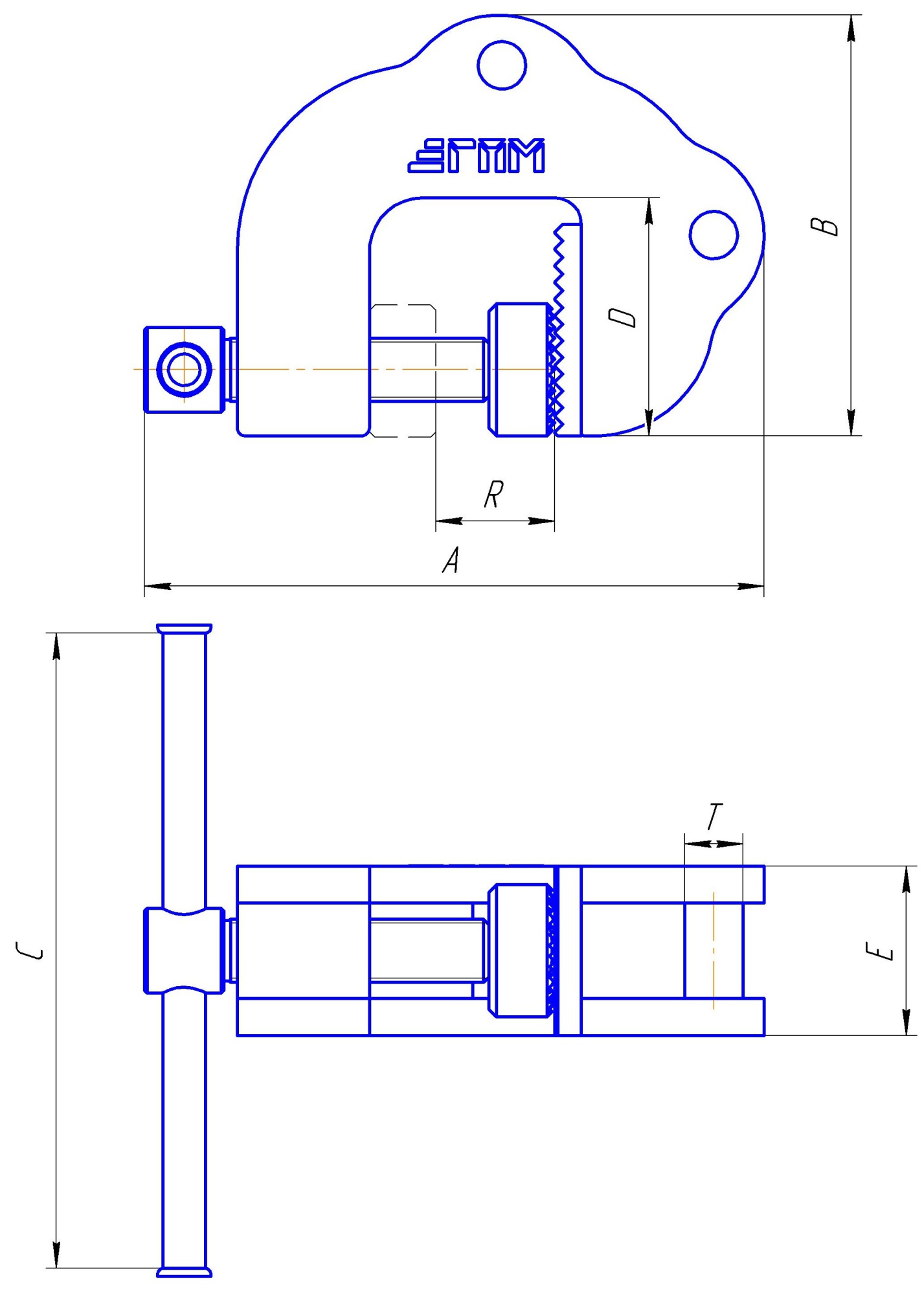

Захват струбцина | 1НК8-1,5 | 1,5 | 5,0 | 0-40 |
| 1НК8-2,0 | 2,0 | 5,7 | 0-40 | ||
| 1НК8-3,0 | 3,0 | 8,5 | 0-40 | ||
| 1НК8-5,0 | 5,0 | 10,5 | 0-80 | ||
| 1НК8-7,5 | 7,5 | 15,35 | 0-80 | ||
 |
Захват струбцина | 1НК9-2,0 | 2,0 | 6,4 | 0-40 |
| 1НК9-3,0 | 3,0 | 10,4 | 0-80 | ||
| 1НК9-5,0 | 5,0 | 14,7 | 0-80 | ||
 |
Захват струбцина-вертикальная | 1НК10-1,5 | 1,5 | 5,0 | 0-40 |
| 1НК10-2,0 | 2,0 | 5,9 | 0-40 | ||
| 1НК10-3,0 | 3,0 | 7,5 | 0-80 | ||
| 1НК10-5,0 | 5,0 | 15,5 | 0-80 |
2. Захваты для профиля
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Вес захвата, кг | Номер профиля |
 |
Захват для швеллеров и уголков | 2НК1-0,5 | 1,0 | 2,2 | Швеллер № 5-12 Уголок № 2-11 |
| 2НК1-1,35 | 1,35 | 9,5 | Швеллер № 12-40 Уголок № 8-25 | ||
 |
Захват для закрепления и подъёма двутавровых балок | Интервал раскрытия, мм | |||
| 2НК2-1,0 | 1,0 | 4,8 | 200 | ||
| 2НК2-2,0 | 2,0 | 6,0 | 200 | ||
| 2НК2-3,0 | 3,0 | 11,0 | 360 | ||
| 2НК2-5,0 | 5,0 | 12,5 | 360 | ||
| 2НК2-10,0 | 10,0 | 22,0 | 360 | ||
 |
Захват для круглых балок, труб и брёвен | 2НК3-1,25 | 1,25 | 32,0 | 600 |
| 2НК3-2,5 | 2,5 | 58,5 | 600 | ||
 |
Захват для пачек металлопроката | 2НК4-0,2 | 0,2 | 4,7 | 200 |
 |
Захват для рулонов стали | 2НК5-10,0 | 10,0 | 412 | Максимальные размеры рулона, мм Oн 1600, Oвн 1100, L=1600 |
 |
Захват для рулонов стали, работает в паре | 2НК6-10,0/2 | 10,0 г/п пары захватов | 22,2 | Максимальные размеры рулона, мм Oн 1600, Oвн 1100, L=1600 |
  |
Захват для двутавровых балок | 2НК7-10,0 | 10,0 | 103 | Интервал раскрытия клещей, мм 400 – 600 |
 |
Захват для подъёма и переворота рулонов бумаги | 2НК8-0,5 | 0,5 | 162 | Диаметр рулона, мм 600-800 Высота рулона, мм 900-1100 |
 |
Захват для рулонов стали клещевой | 2НК9-8,0 | 8,0 | 163 | Максимальные размеры рулона, мм Oн 1600, Oвн 1100, L=1600 |
3. Захваты для труб
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Вес захвата, кг | Размер зева захвата, мм |
 |
Захват для труб, работает в паре | 3НК1-2,0/2 | 2,0 | 2,07 | 40 |
| 3НК1-3,2/2 | 3,2 | 2,71 | 40 | ||
| 3НК1-4,0/2 | 4,0 | 3,43 | 40 | ||
| 3НК1-5,0/2 | 5,0 | 3,9 | 40 | ||
| 3НК1-6,3/2 | 6,3 | 4,77 | 40 | ||
| 3НК1-8,0/2 | 8,0 | 5,73 | 40 | ||
| 3НК1-10,0/2 | 10,0 | 10,0 | 40 | ||
| 3НК1-12,5/2 | 12,5 | 10,6 | 40 | ||
| 3НК2-2,0/2 | 2,0 | 1,64 | 20 | ||
| 3НК2-3,2/2 | 3,2 | 2,45 | 20 | ||
| 3НК2-4,0/2 | 4,0 | 3,0 | 20 | ||
| 3НК2-5,0/2 | 5,0 | 3,5 | 20 | ||
| 3НК2-6,3/2 | 6,3 | 3,6 | 20 | ||
| 3НК2-8,0/2 | 8,0 | 3,9 | 20 | ||
| 3НК2-10,0/2 | 10,0 | 9,57 | 20 | ||
| 3НК2-12,5/2 | 12,5 | 10,0 | 20 |
4. Захваты для бочек
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Вес захвата, кг | Максимальная толщина кромки бочки, мм |
 |
Захват для вертикального подъёма бочек | 4НК1-0,5 | 0,5 | 3,9 | 20 |
 |
Захват для вертикального подъёма бочек | 4НК2-0,1 | 0,1 | 0,17 | 3-5 |
 |
Захват для вертикального подъёма бочек | 4НК4-0,1 | 0,1 | 0,375 | 5-12 |
| 4НК4-0,2 | 0,2 | 1,1 | 5-20 | ||
 |
Захват для горизонтального подъёма бочек | 4НК5-1,0/2 | 0,5 | 11,2 | 5-20 |
 |
Захват для вертикального подъёма и переворота бочек | 4НК6-0,3 | 0,3 | 44,00 | Диаметр бочки 567 мм |
 |
Захват для вертикального подъёма и переворота бочек | 4НК7-0,15 | 0,15 | 11,8 | Диаметр бочки 380-400 мм |
5. Захваты для барабанов
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Вес захвата, кг | Минимальный диаметр отверстия барабана, мм |
 |
Захват для горизонтального подъёма барабанов | 5НК1-1,0 | 0,5 | 0,61 | 25 |
| 5НК1-2,0 | 1,0 | 0,84 | 30 | ||
| 5НК1-3,2 | 1,6 | 1,05 | 35 | ||
| 5НК1-4,0 | 2,0 | 1,5 | 40 | ||
| 5НК1-5,0 | 2,5 | 2,3 | 45 | ||
| 5НК1-6,3 | 3,15 | 3,4 | 50 | ||
| 5НК1-8,0 | 4,0 | 4,45 | 55 | ||
| 5НК1-10,0 | 5,0 | 5,85 | 60 | ||
 |
Захват для вертикального подъёма барабанов | 5НК2-1,12 | 1,12 | 1,3 | 50 |
| 5НК2-1,5 | 1,5 | 2,4 | 50 | ||
| 5НК2-2,0 | 2,0 | 3,1 | 60 | ||
| 5НК2-3,15 | 3,15 | 3,8 | 60 | ||
| 5НК2-5,3 | 5,3 | 6,7 | 70 | ||
| 5НК2-8,0 | 8,0 | 8,8 | 70 | ||
| 5НК2-12,5 | 12,5 | 11,4 | 70 | ||
| 5НК2-15,5 | 15,5 | 29,5 | 70 | ||
 |
Захват для вертикального подъёма барабанов | 5НК3-1,0 | 1,0 | 1,8 | 50 |
| 5НК3-2,0 | 2,0 | 3,9 | 60 | ||
 |
Захват для вертикального подъёма барабанов | 5НК4-1,0 | 1,0 | 4,0 | 50 |
| 5НК4-2,0 | 2,0 | 4,1 | 50 | ||
| 5НК4-3,2 | 3,2 | 6,0 | 50 | ||
| 5НК4-4,0 | 4,0 | 7,9 | 60 | ||
| 5НК4-5,0 | 5,0 | 8,75 | 60 | ||
| 5НК4-6,3 | 6,3 | 12,3 | 70 | ||
| 5НК4-8,0 | 8,0 | 17,4 | 80 |
6. Захваты для строительства
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Вес захвата, кг | Расстояние между вилами захвата, мм |
 |

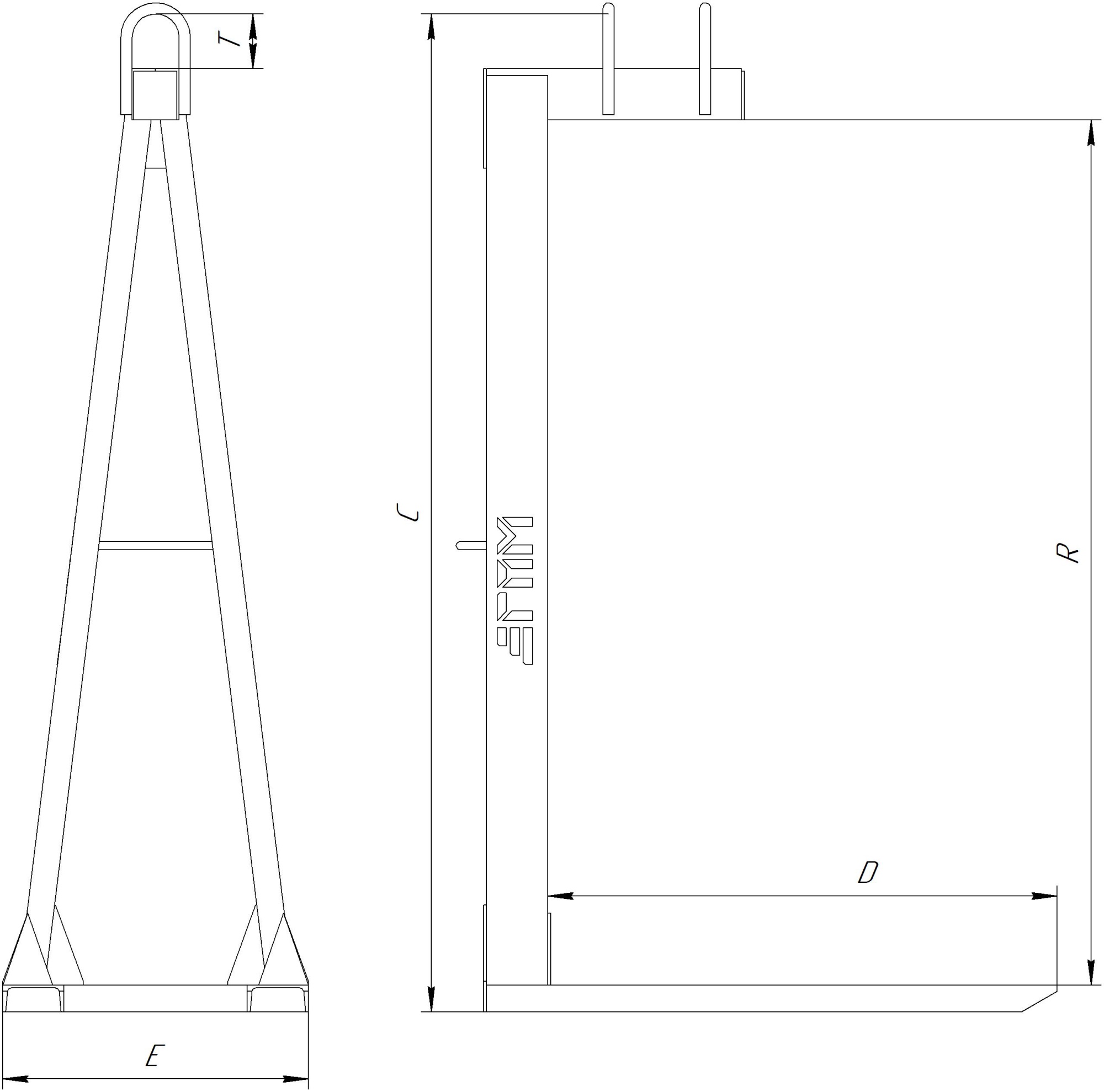

Захват для поддона с кирпичем | 6НК1-1,0 | 1,0 | 80 | 650 |
| 6НК1-2,0 | 2,0 | 90 | 760 | ||
 |

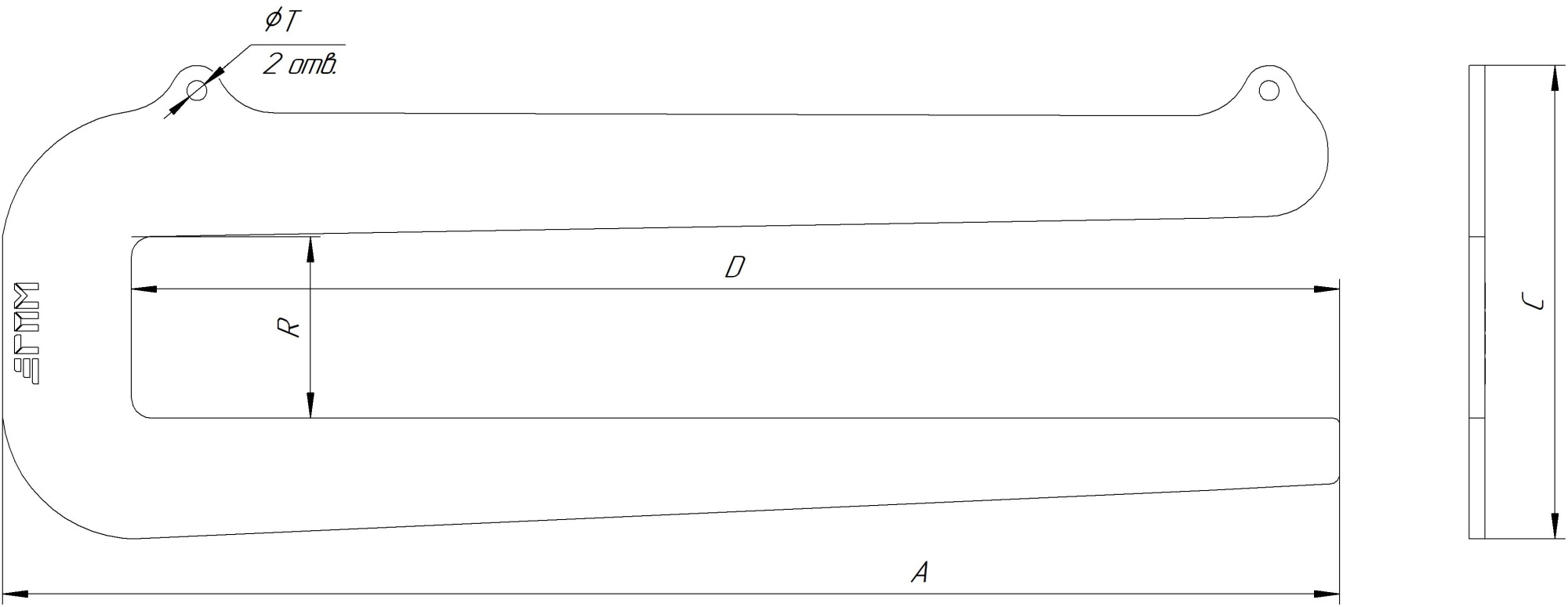

Захват для подъёма лестничных маршей | 6НК2-2,0/2 | 1,0 | 41 | Размеры зева захвата, мм 800-200 |
 |
Захват для блоков пенобетона | 6НК3-1,0 | 1,0 | 118 | Ширина блока, мм 1212 |
 |
Захват для мраморных плит | 6НК4-0,5 | 0,5 | 20,0 | Максималь-ная толщина плиты, мм 220 |
 |
Захват для сэндвич-панелей | Толщина панели, мм | |||
| 6НК5/50-0,4 | 0,4 | 5,0 | 50 | ||
| 6НК5/100-0,4 | 0,4 | 6,2 | 100 | ||
| 6НК5/150-0,4 | 0,4 | 7,0 | 150 | ||
| 6НК5/200-1,0 | 1,0 | 8,5 | 200 | ||
| 6НК5/250-1,0 | 1,0 | 12,0 | 250 | ||
 |
Захват для сборной опалубки | 6НК6-1,0 | 1,0 | 7,5 | Толщина панели, мм 60 |
 |
Захват для плит и опалубки | 6НК7 | 1,5 | 5,24 | Толщина плиты, мм 220-300 |
 |
Захват для сборной опалубки | 6НК8-1,0 | 1,0 | 7,3 | Толщина панели, мм 60 |
 |
Наголовник для свай | 6НК9 | - | 450 | Размеры сваи, мм 300-300 |
7. Захваты для автомобилей
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Вес захвата, кг | Диапазон колес |
 |
Захват для подъёма легковых автомобилей | 7НК1-0,75 | 0,75 | 8,0 | R12 – R15 |
| 7НК1-1,5 | 1,5 | 15 | R12 – R16 | ||
 |
Комплект для подъёма легковых автомобилей | Траверса- линейная г/п 3,0 т с захватами 7НК1-0,75 | 3,0 | 55 | R12 – R15 |
| Траверса- линейная г/п 6,0 т с захватами 7НК1-1,5 | 6,0 | 83 | R12 – R16 | ||
 |
Захват для подъёма грузовых автомобилей | 7НК2-7,5 | 7,5 | 102 | R16 – R22 |
8. Захваты и траверсы для железнодорожной отрасли по состоянию на 01.09.2005г.
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Вес захвата, кг | Диапазон колес |
 |
Захват для ж/д колес | 1НКж-0,5 | 0,5 | 3,56 | - |
 |
Траверса для 4-х ж/д колес | 2НКж-2,0 | 2,0 | 25,34 | - |
 |
Захват для автосцепки вагонов | 3НКж-0,2 | 0,2 | 20,0 | - |
 |
Захват для оси колесной пары | 4НКж-0,5 | 0,5 | 4,4 | - |
| 5НКж-5,0 (для оси в сборе) | 5,0 | - | |||
 |
Захват для надрессорной балки грузовых вагонов | 6НКж-5,0 | 5,0 | 29,5 | - |
 |
Захват для рельс кулачкового типа | 7НКж-1,0 | 1,0 | 2,9 | Р-65; Р-75 |
 |
Захват для рельс рычажного типа с фиксатором | 8НКж-1,0 | 1,0 | 3,5 | Р-65; Р-75 |
 |
Захват для створки полувагона | 9НКж-0,25 | 0,25 | 2,5 | - |
 |
Захват для люка п/вагон | 10НКж-0,1 | 0,1 | 6,0 | - |
 |
Захваты с мини-траверсой для крестовин стрелочных переводов | 11НКж-3,0 | 3,0 | 9,1 | - |
 |
Траверса с захватами для рельс и рельсошпаль-ной решетки | 12НКж-3,75 | 3,75 | 20,5 | Р-65; Р-75 |
| 12НКж-5,0 | 5,0 | 34,5 | Р-65; Р-75 | ||
| 12НКж-6,0 | 6,0 | 38,0 | Р-65; Р-75 | ||
 |
Захват для рельс клещевой с фиксаторами | 13НКж-1,6 | 1,6 | 8,9 | Р-65; Р-75 |
 |
Захват для рельс рычажного типа с фиксатором | 14НКж-1,0 | 1,0 | 5,6 | р-75 |
   |
Захват вилочного типа для рельс и рельсошпальной решетки. Возможен подъём одной рельсы двумя захватами и подъём рельсошпальной решетки четырьмя захватами. | 15НКж-2,0 | 2,0 | 4,5 | Р-65; Р-75 |
  |
Захват для рельс клещевой с фиксатором | 16НКж-1,0 | 1,0 | 5,83 | Р-65; Р-75 |
9. Втулки клиновые
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Диаметр каната, мм | Вес, кг |
 |
Втулка клиновая для закрепления стального каната | ВтК-1,25 | 1,25 | 11,5-13,5 | 9,5 |
| ВтК-2,0 | 2,0 | 15,0-16,5 | 12,0 | ||
| ВтК-3,2 | 3,2 | 18,0-21,5 | 15,0 | ||
| ВтК-5,0 | 5,0 | 24,0-25,5 | 18,0 | ||
| ВтК-6,3 | 6,3 | 27,0-28,0 | 21,0 | ||
| ВтК-8,0 | 8,0 | 30,5-31,0 | 24,0 |
10. Блоки монтажные
| Внешний вид | Назначение | Марка | Грузоподъемность одного захвата, т | Диаметр каната, мм | Вес, кг |
 |
Блок монтажный | БМ-1,0 | 1,0 | 8,1-9,0 | 4,2 |
| БМ-1,6 | 1,6 | 9,7-11,5 | 5,5 | ||
| БМ-3,2 | 3,2 | 11,5-14,0 | 8,1 | ||
| БМ-5,0 | 5,0 | 15,0-16,5 | 15,5 | ||
| БМ-6,3 | 6,3 | 18,0-20,0 | 22,0 | ||
| БМ-8,0 | 8,0 | 20,0-22,5 | 30,0 | ||
| БМ-10,0 | 10,0 | 23,5-25,0 | 37,0 | ||
 |
Блок монтажный с крюком | БМк-1,0 | 1,0 | 8,1-9,0 | 4,9 |
| БМк-1,6 | 1,6 | 9,7-11,5 | 6,7 | ||
| БМк-3,2 | 3,2 | 11,5-14,0 | 11,2 | ||
| БМк-5,0 | 5,0 | 15,0-16,5 | 20,6 | ||
| БМк-6,3 | 6,3 | 18,0-20,0 | 29,3 | ||
| БМк-8,0 | 8,0 | 20,0-22,5 | 40,2 | ||
| БМк-10,0 | 10,0 | 23,5-25,0 | 51,2 |
11. Магнитные захваты
| Внешний вид | Модель | Г/п, кг | Габаритные размеры,мм (без ручки и без упаковки) | Вес, кг |
 |
PML-400 | 400 | 162×92×91 | 10 |
| PML-600 | 600 | 250×120×120 | 20 | |
| PML-1000 | 1000 | 342×150×150 | 40 |
